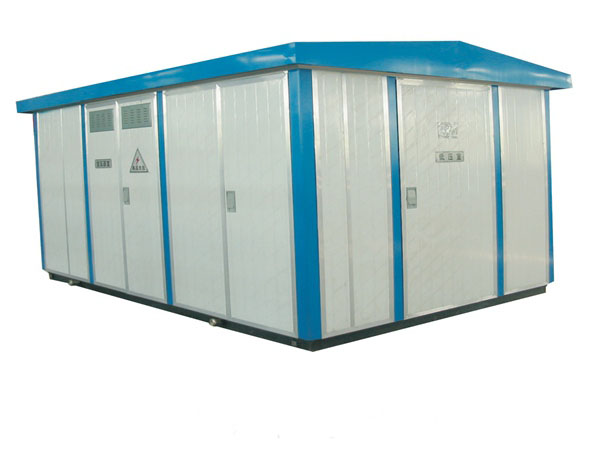

箱式变压器操作规程
发布时间:2018-09-12 18:10:17 浏览:4969次
箱式变压器操作规程

 1. *先到变压器室把变压器室网门关上,外门也关上。

 2. 接着到高压室,把高压柜柜门关上,把K旋向操作位置;这时先把线路上10KV高压送到箱变高压柜上。

 3. 把操作手柄插入接地开关合闸孔,向分闸方向旋转操作手柄,使接地开关分闸;

 4. 拔出操作手柄插入负荷开关分闸孔,向合闸方向旋转操作手柄,使负荷开关合上闸,合闸指示灯亮,带电指示器亮,这时变压器已经带电,关上箱变高压室门。

 5. 再到低压室,到低压进线柜前,按动合闸按钮,这时合闸指示灯亮,低压进线柜合上闸,低压室全部带电。

 6. 到低压电容柜前,把转换开关转到自动位置,使电容柜自动补偿投切;

 7. *后合上出线柜各分支断路器,箱变就正常运行了。


   接下来还有,箱式变电站停电操作规程:  1. *先到低压室,断开出线柜各分支断路器;  2. 再到低压进线柜前,按动分闸按钮,这时合闸指示灯灭,分闸指示灯亮,低压进线开关断开。  3. *后到高压室,把操作手柄插入负荷开关合闸孔,向分闸方向旋转操作手柄,使负荷开关分闸,合闸指示灯灭,带电指示器灭,这时变压器断电,负荷开关分闸;拔出操作手柄插到接地开关分闸位置,向合闸位置旋转,使接地开关合闸,这时就可以对变压器和低压室进行检修了。



    注意:如果这时想打开高压柜门,必须先把线路上10KV电断开,使高压柜进线侧不带电,这时把K旋向开门位置,高压柜门就可以打开了,就可以对高压室进行检修了。  另:如不用操作手柄分闸,也可以用电动分闸,按动高压柜面门上分闸按钮,合闸指示灯灭,带电指示器灭,这时负荷开关分闸;但用电动分闸后,

    要再合闸或打开高压柜门,必须对负荷开关进行复位操作,即电动分闸后,把操作手柄插入负荷开关合闸位置向分闸位置旋转,使其分闸到位,这时就可以再合闸或操作接地开关打开高压柜门。
